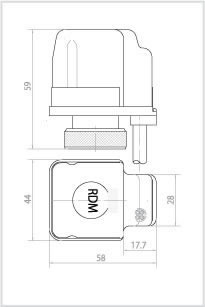

Testina HD Elettrotermica Ideal Clima SLTS04 da 230V Per Kit Collegamento Idraulico Motorizzabile

Caratteristiche tecniche

• Codice prodotto : SLTS04
• Potenza nominale : 2,5 W
• Alimentazione (V,Hz, Ø) : 220~240/50/1
• Tempo di corsa : 180 secondi
• Corsa pistoncino : 3,6 mm + 0,4 mm
• Posizione scatto micro : 2 mm
• Temperatura dell'acqua : -5°C ÷ 100°C
• Temperatura di stoccaggio : -20°C ÷ 65°C
• Temperatura di funzionamento : -5°C ÷ 50°C
• Classe di protezione : IP 54
• Materiale involucro : Autoestinguente VO
• Colore : Grigio chiaro
• Cavo di connessione : 4 x 0,75 mm PVC, 1 m

Testina termoelettrica ON-OFF normalmente chiusa, protetta contro le infiltrazioni e gli spruzzi alimentata a 230V con Microinteruttore di Fine Corsa, attacco a ghiera in ottone.

La testina HD elettrotermica di Ideal Clima Systech è utilizzata per il controllo dei circuiti di riscaldamento, siano essi di alta o bassa temperatura. La forma estremamente compatta, la facilità di montaggio e smontaggio senza l'uso di attrezzi, la protezione dagli spruzzi la rendono affidabile e versatile per ogni occasione di posa. Nella testina è integrato un microinterruttore di fine corsa in modo da poter controllare direttamente la pompa di circolazione in cassetta o dare il consenso ad una apperecchiatura elettrica esterna come la caldaia. La testina HD elettrotermica ha un indicatore meccanico di posizione, senza alimentazione l'indicatore è di colore rosso.

La testina HD elettrotermica antispruzzo viene montata direttamente sui collettori di bassa temperatura e sui collettori di alta temperatura quando si voglia realizzare un impianto a pannelli radianti suddiviso in piu' zone termiche , cioè controllato da piu' termostati. Questo tipo di testina è utilizzato quando si vuole un cablaggio diretto ai termostati, senza l'utilizzo dell'unità di controllo "Zone e Pompe". La presenza del microinterruttore di fine corsa la rende adatta a controllare la pompa in cassetta o la pompa di caldaia attraverso un cablaggio diretto.

Il meccanismo di funzionamento della testina è composto da un elemento elastico riscaldato da un resistore PTC e da un contro molla di compressione. Quando la testina riceve un segnale dal termostato ambiente (richiesta di riscaldamento), l'elemento elastico si alza e apre la valvola su cui è montata la testina, lasciando fluire l'acqua calda nel circuito controllato. Dopo una corsa di 2 mm, anche il micro di fine corsa si chiude, facendo avviare la pompa di circolazione. Quando il termostato ambiente smette di inviare il segnale (ambiente giunto a temperatura), la contro-molla fa chiudere la valvola interrompendo il flusso di acqua calda. La forza di chiusura e apertura è calibrata appositamente per i collettori Ideal Clima.
