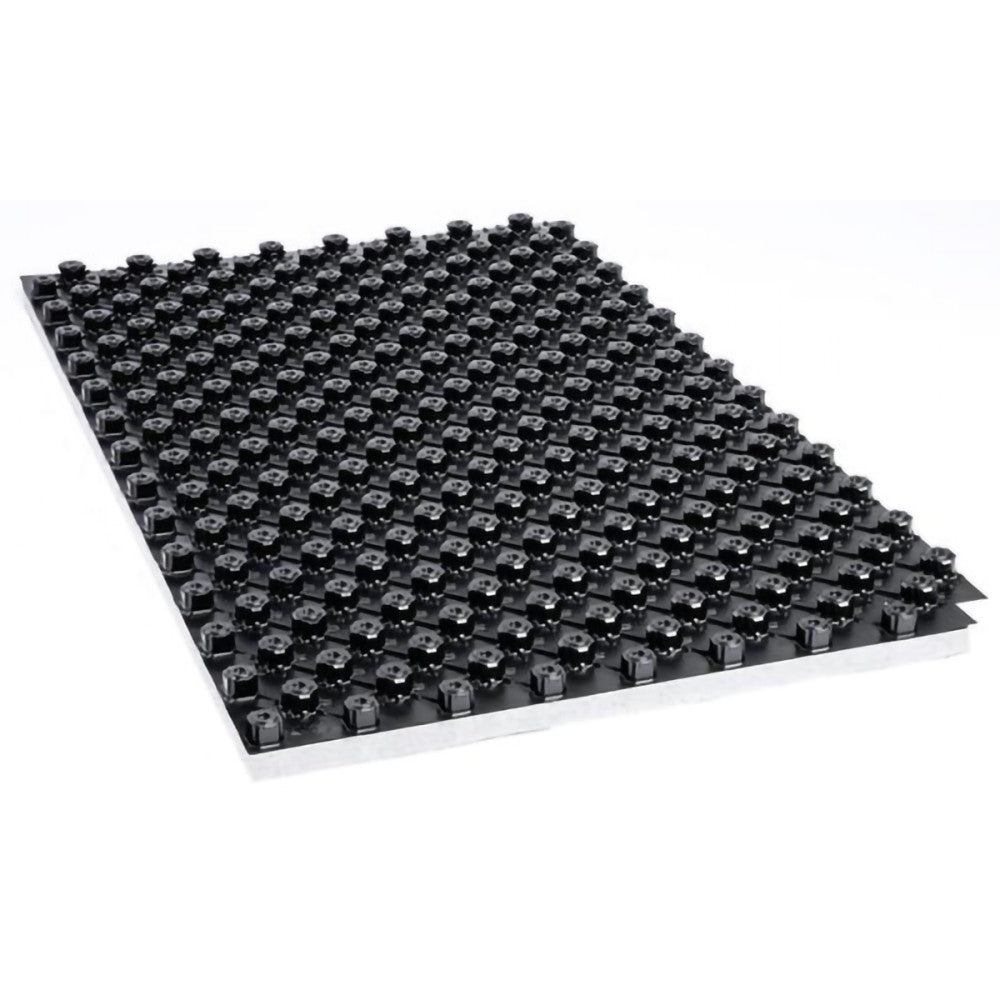

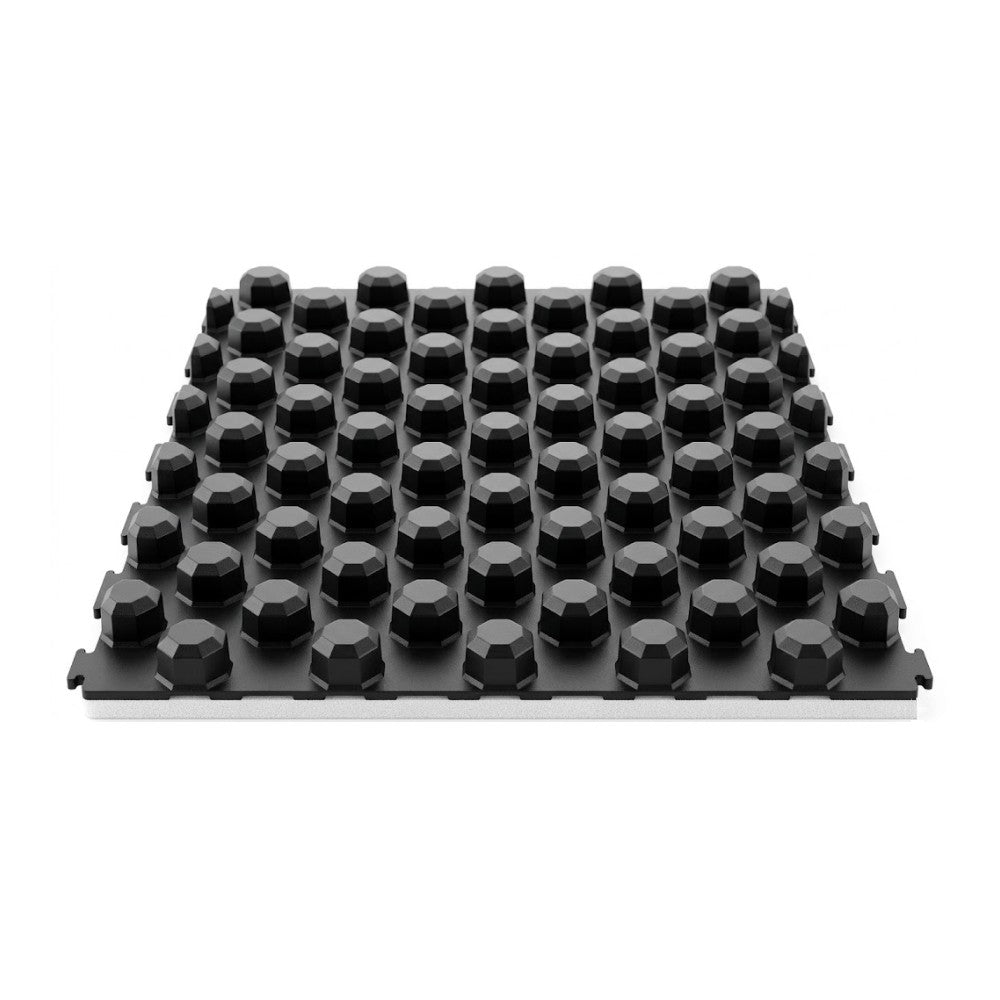

Pannello per Impianti Radianti a Pavimento OneCalor Format Noppe Graf 70 da 3,80 m²

Caratteristiche tecniche

• Codice prodotto: 2115001270G
• Dimensioni: 1380x690 mm
• Passo: 50 mm
• spessore base pannello: 45 mm
• Altezza bugna: 22 mm
• Altezza totale pannello: 67 mm
• Densità: 25 Kg/m³
• Spessore pellicola: 0,6 mm
• Resistenza termica alla base: 1,55 m² k/W
• Resistenza alla compressione 10%: 150 kPa
• Spessore minimo massetto con additivo fluidificante: 45 mm
• Spessore minimo massetto con additivo fluidificante per massetti ribassati: 30 mm
• Diametro tubo installabile: 16 ∼ 17 ∼ 18 mm
• Reazione al fuoco: Euroclasse E

Pannello radiante a nocche OneCalor in EPS con grafite Isolamento ad alta efficienza per impianti a pavimento

Il pannello isolante bugnato in polistirene espanso con grafite rappresenta la soluzione d'eccellenza per la realizzazione di sistemi di riscaldamento e raffrescamento a pavimento di ultima generazione. Progettato per coniugare la massima efficienza energetica a una praticità di posa senza precedenti, il pannello risponde perfettamente ai più severi standard normativi, garantendo prestazioni stabili e durature nel tempo.

Efficienza termica e stabilità strutturale

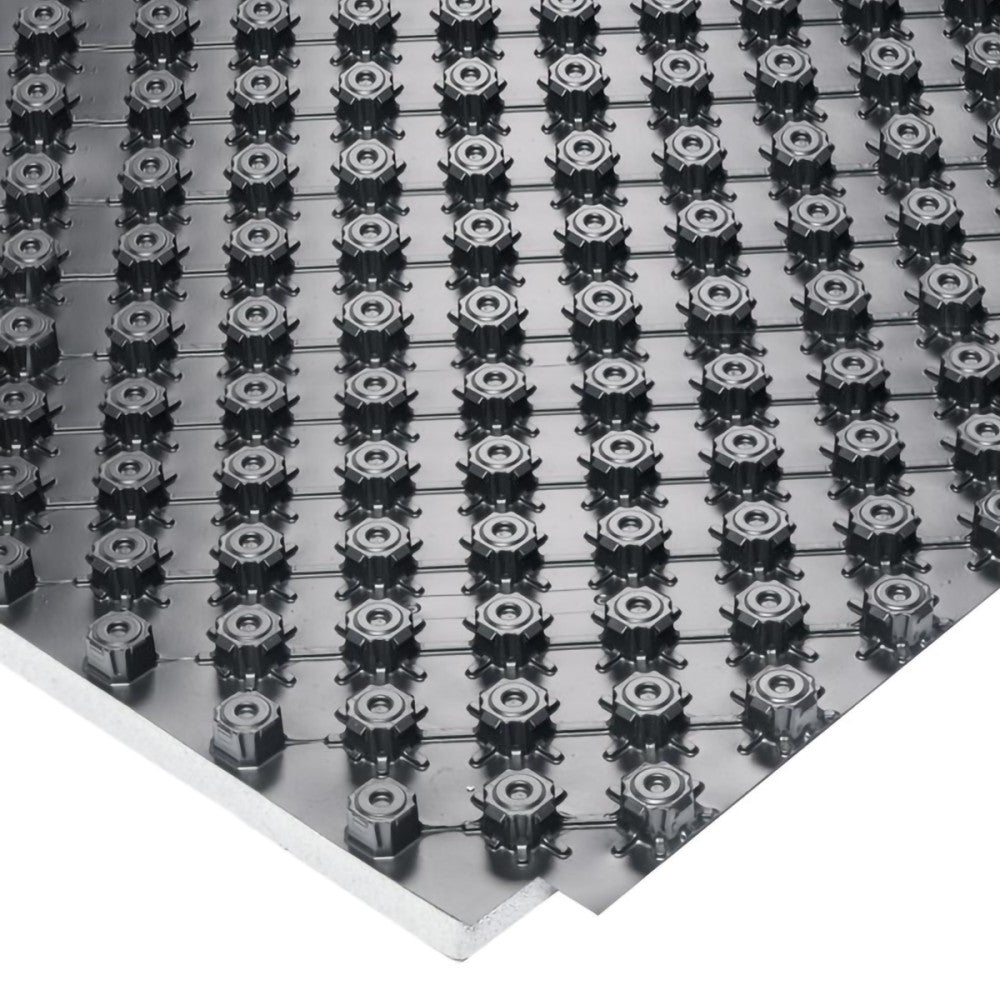

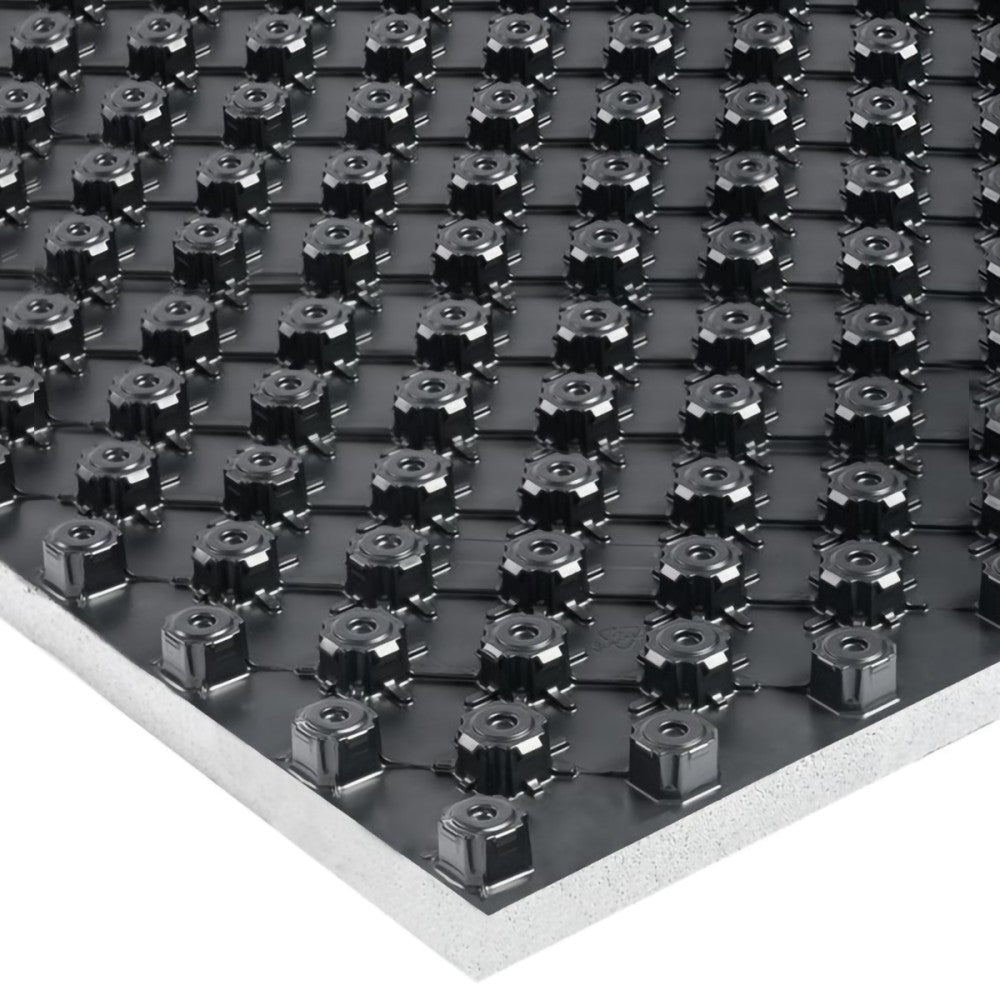

Il cuore tecnologico del pannello è la lastra in polistirene espanso sinterizzato (EPS), arricchita con particelle di grafite e stampata con un sistema a iniezione a stampo unico. La grafite agisce bloccando l'irraggiamento termico, offrendo così una conducibilità nettamente inferiore rispetto all'EPS classico; questo si traduce in un isolamento superiore a parità di ingombro, ottimizzando le altezze utili dei locali. Sopra la base isolante, l'accoppiamento a freddo con una lamina termoformata semirigida in PS compatto da 0,6 mm dona una robustezza eccezionale a tutta la struttura. Poiché questa lamina sporge leggermente su due lati del pannello, permette di unire le varie piastre in modo stabile, continuo e perfettamente regolare. Il risultato è una superficie totalmente sigillata che impedisce qualsiasi infiltrazione di boiacca, rendendo il pannello lo standard ideale sia per i moderni massetti fluidi autolivellanti sia per i massetti tradizionali in sabbia e cemento. Al contempo, l’elevato spessore del film plastico funge da barriera al vapore continua, azzerando il rischio di ponti termici e proteggendo l'impianto dall'umidità.

Posa rapida senza clip e massima calpestabilità

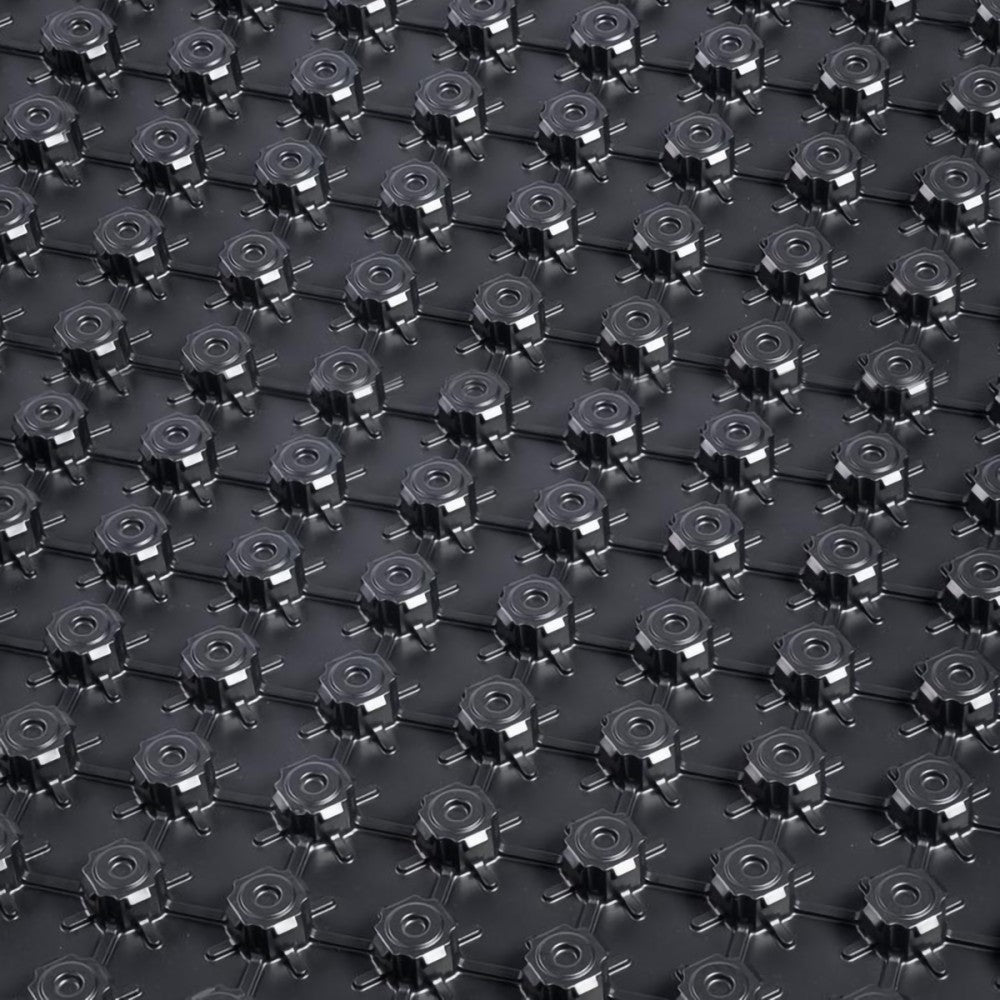

Anche la stesura delle tubazioni diventa un'operazione fluida e immediata. Le nocche in rilievo da 25 mm sono progettate con una speciale conformazione in sottosquadra di testa, studiata appositamente per ospitare tubi da 16x2 mm e 17x2 mm con passi di posa a multipli di 5 cm. Questa geometria genera un vero e proprio incastro meccanico che blocca il tubo in posizione: anche lavorando a temperature molto basse, quando le tubazioni tendono a irrigidirsi, il tubo resta saldamente ancorato senza bisogno di clip fissatubo aggiuntive, riducendo drasticamente i tempi di manodopera. Inoltre, la solidità della lamina da 0,6 mm consente agli operatori di calpestare liberamente il pannello durante le fasi di montaggio del circuito idraulico. Non c'è alcun rischio di schiacciare o danneggiare la struttura bugnata, salvaguardando l'integrità del sistema prima del getto del massetto.

Sicurezza e sostenibilità per l'edilizia moderna

Progettato per durare nel tempo, il pannello è realizzato con materiali totalmente neutri, stabili, autoestinguenti e riciclabili, formulati senza l'utilizzo di gas CFC. La sua composizione lo rende completamente inattaccabile da muffe, batteri e agenti chimici, assicurando una qualità dell'aria ottimale negli ambienti interni e un funzionamento inalterato per l'intero ciclo di vita dell'edificio.
