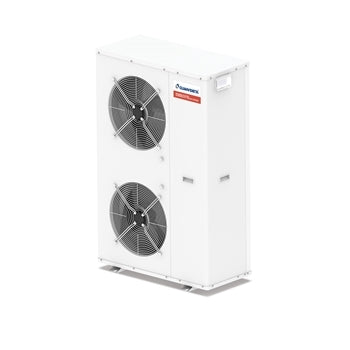

Pompe à chaleur réversible triphasée Climaveneta i-BX-N015T à inverseur R-410 avec commande intégrée incluse

• Capacité de refroidissement : 14,7 kW
• EER : 2,82
• ESEER : 4,38
• Classe : C

• Puissance thermique : 17,2 kW
• Puissance électrique absorbée : 5,15 kW
• COP : 3,34

• Puissance thermique : 17,2 kW
• COP : 3,36
• Classe : A

Efficacité énergétique du refroidissement

Efficacité énergétique du chauffage à basse température

• Puissance nominale : 12,3 kW
• SCOP : 3,67
• Rendement ηs : 144 %
• Classe d'efficacité saisonnière : A+

Efficacité énergétique du chauffage à température moyenne

• Puissance nominale : 13,82 kW
• SCOP : 2,98
• Rendement ηs : 116 %
• Classe d'efficacité saisonnière : A+

Performance

Refroidissement

Données électriques

• Alimentation (V, Hz, Ø) : 380~415/50/3
• Gaz réfrigérant : R-410

• Température extérieure : -20°C ~ 45°C
• Température d'entrée d'eau : 24 °C à 60 °C

Dimensions et poids

• Dimensions (L x P x H) : 1450 x 550 x 1200 mm
• Poids à vide : 180,0 kg

Pompes à chaleur réversibles Climaveneta de 4,2 à 35,1 kW : confort parfait et efficacité maximale.

Unité extérieure assurant le chauffage, le refroidissement et la production d'eau chaude sanitaire. Elle est équipée de compresseurs rotatifs hermétiques entraînés par des moteurs à vitesse variable, fonctionnant en circuit simple avec le fluide frigorigène R410A, d'un échangeur de chaleur côté air à tubes de cuivre et ailettes en aluminium, et d'un échangeur de chaleur côté eau à plaques brasées. L'unité est équipée de série d'un détendeur électronique et d'un module hydronique intégré.

Machine flexible et fiable s'adaptant à une large gamme de conditions de charge grâce à une thermorégulation précise associée à la technologie Inverter. La conception soignée et l'utilisation de moteurs à vitesse variable innovants (Inverters) garantissent un rendement énergétique élevé à pleine charge comme à charge partielle.

La pompe à chaleur adaptée à chaque besoin. Efficacité du système.

L'unité est conçue selon une approche systémique : tous les composants sont régulés de manière synergique selon une logique propriétaire afin de maximiser l'efficacité de l'unité.

Rendement élevé à charge partielle

Des niveaux d'efficacité saisonniers élevés sont obtenus grâce à la modulation du compresseur par technologie Inverter DC, qui garantit la fourniture exacte d'énergie nécessaire pour répondre aux besoins réels du bâtiment. Cette haute efficacité se traduit par une consommation d'énergie réduite tout au long de la durée de vie de l'unité.

Applications de confort

• bâtiments résidentiels
• locaux commerciaux
• Infrastructures destinées au divertissement
• bureaux de direction
• Hôtels et complexes hôteliers
• établissements de santé
• Des systèmes centralisés peuvent être créés à partir de systèmes en cascade.

Grâce à sa technologie Inverter, l'i-BX-N est conforme à la directive ErP, dépassant les exigences minimales d'efficacité énergétique saisonnière en chauffage, SCOP, pour les applications à basse et moyenne température.

Fonctionnement silencieux : Les émissions sonores sont réduites grâce à la modulation de la fréquence du compresseur et de la vitesse du ventilateur.

Consommation réduite : La régulation dynamique de la température de l'eau en fonction de la température extérieure améliore considérablement le confort et l'efficacité énergétique du système.

Eau chaude sanitaire : La production d’eau chaude sanitaire est garantie toute l’année. Le régulateur gère la production d’eau chaude via une vanne 3 voies installée à l’extérieur.

Facilité d'installation : Les pompes à chaleur i-BX-N sont des pompes monoblocs compactes particulièrement faciles à installer. Tous les composants hydrauliques sont intégrés à l'unité et les tuyauteries de raccordement sont hydrauliques, ce qui élimine les procédures habituelles des systèmes de climatisation à détente directe.

Gestion intelligente de votre système

Nadisystem garantit une régulation centralisée du système assurant :

• Communication aisée entre les différents composants
• Installation simplifiée
• Nombre de contrôles réduit

Nadisystem intègre différentes sources d'énergie en fonction de leur disponibilité, de leur rendement et de leur coût, en privilégiant toujours les énergies renouvelables. Des sources auxiliaires sont activées pour répondre aux besoins du bâtiment par basses températures extérieures, complétant ainsi la puissance thermique de la pompe à chaleur .

Personnalisation du système

Nadisystem propose plusieurs fonctions spéciales permettant de personnaliser le système selon vos besoins. Le contrôleur peut gérer deux zones de chauffage et de refroidissement avec des températures de départ différentes, rendant ainsi la pompe à chaleur i-BX-N compatible avec divers types de systèmes fonctionnant à différentes températures d'eau.

Gestion des unités en cascade

Pour les besoins thermiques élevés, il est possible de connecter jusqu'à quatre unités de même puissance (configuration optionnelle). La configuration en cascade est gérée en mode maître/esclave : l'unité maître gère les informations et les transmet aux unités esclaves.

Structure

Structure composée d'une base et de panneaux autoportants en acier galvanisé à chaud, peints avec des poudres de polyester RAL 7035.

• Solidité et robustesse
• Accessibilité maximale pour les opérations de service et de maintenance

Clavier de commande avec écran LCD et réglage électronique du menu

NADICompact

• Touches de fonction
• Affichage graphique et icônes

Contrôle NADISYSTEM

• Réglage du point de consigne de l'eau avec une valeur fixe ou dynamique en fonction d'une courbe climatique.
• Protection antigel en fonction de la température de l'eau et de la température extérieure.
• Production d'eau chaude sanitaire. 4. Gestion des sources auxiliaires externes.
• Deux zones avec une répartition différente de la température de l'eau
• Entrée numérique pour le mode nuit.
• Connexion à distance aux systèmes BMS via carte série (accessoire).

Gestion des systèmes en cascade

En cas de besoins thermiques élevés, il est possible de connecter en cascade jusqu'à 4 unités de même puissance.

• Géré en mode maître-esclave, l'unité maître se chargeant du traitement des informations puis de leur transmission aux unités esclaves.

• Un degré élevé de segmentation de la puissance fournie, sans diminution des performances, et un dimensionnement précis du système

• Possibilité de dédier une seule unité ou la totalité des unités à la production d'eau chaude sanitaire.

groupe hydronique intégré

Tous les composants hydrauliques nécessaires à l'installation sont déjà inclus, sans augmentation de la taille de l'unité.

• Pompe EC, moteur sans balais à commutation électronique garantissant une faible consommation et un rendement système élevé
• Interrupteur de débit, pour protéger l'échangeur en cas de faible débit d'eau
• Soupape de sécurité.
• Vase d'expansion.
• Soupape de purge d'air.
• Filtre à mailles, non installé mais fourni avec l'appareil

Évaporateur

• Échangeur à plaques brasées en acier AISI 316, revêtu extérieurement d'un tapis anti-condensation en néoprène à cellules fermées (sans CFC ni HCFC).
• Thermostat à résistance électrique pour empêcher la formation de glace à l'intérieur.
• Faibles pertes de charge et échange de chaleur optimisé

circuit de réfrigérant

• Détendeur électronique de série
• Flux de liquide de refroidissement optimisé
• Contrôle précis et efficace de la température
• Réglage rapide et haute efficacité

Compresseur

Les compresseurs Mitsubishi Electric sont synonymes de qualité, de fiabilité et de performances optimales à charge partielle. Monté sur des supports antivibratoires en caoutchouc, le compresseur bénéficie d'une isolation acoustique grâce à un matériau absorbant spécial.

Fonction antigel spéciale

Des algorithmes dédiés empêchent la formation de glace à l'intérieur en gérant le fonctionnement.

• De la résistance électrique de l'échangeur à plaques.
• De la pompe en fonction de la température de l'air extérieur.
• Du commutateur de débit en cas de manque de débit

L'unité est également conçue pour fonctionner avec des mélanges non gelants jusqu'à une température de sortie de l'échangeur de -8°C.

Accessoires

• Clavier à distance
• Terminal de chambre câblé avec écran rétroéclairé, équipé d'une sonde de température et d'humidité
• kit de gestion d'unité en cascade
• sonde de stockage d'eau chaude sanitaire et sonde de stockage inertiel
• Batteries de type cuivre-aluminium avec revêtement époxy
• Batteries de type cuivre-cuivre
• Séparateur hydraulique
• stockage d'eau chaude sanitaire
• Résistance électrique antigel sur la base et bac de récupération des condensats auxiliaire
• Carte série RS485 pour protocole Modbus
• Supports anti-vibrations à base en caoutchouc

Garantie du produit : Tous les produits en vente sur notre site sont neufs et emballés. Ce produit est garanti 24 mois à compter de la date d’achat.
